在鋁電解生產(chǎn)過(guò)程中，會(huì)出現(xiàn)一些破損槽致使金屬鋁樣中雜質(zhì)元素，特別是硅、鐵兩主要雜質(zhì)元素的含量大幅度提高。硅、鐵元素含量的增大幅度與電解槽破損程度成正比例關(guān)系。如要跟蹤電解槽工作情況，實(shí)現(xiàn)生產(chǎn)過(guò)程的控制，就必須快速、準(zhǔn)確地測(cè)定硅、鐵的含量。

這種金屬鋁樣中，硅、鐵元素含量變化復(fù)雜，二者間含量變化也沒(méi)有一定的比例關(guān)系，在光譜同時(shí)測(cè)定時(shí)，難以找到合適的內(nèi)控樣，在光譜儀精密度、穩(wěn)定性都較好的前提下，一個(gè)試樣光譜值的準(zhǔn)確度就基本上取決于內(nèi)控樣的定值。在測(cè)定這種金屬鋁樣時(shí)發(fā)現(xiàn)，在鐵元素含量大于 2.6% 時(shí)，硅、鐵相互干擾，并且隨二者含量的變化不同而相互干擾的程度也不同。

在分析測(cè)試中同時(shí)發(fā)現(xiàn)，光譜儀原裝的鋁合金分析程序，在鐵含量大于 3%時(shí)，分析的準(zhǔn)確度差，原因可能是原鐵校準(zhǔn)曲線上點(diǎn)子數(shù)少， 在大量試驗(yàn)的基礎(chǔ)上，本文通過(guò)重新選擇分析線對(duì)，延伸原有曲線，回歸計(jì)算。這條重新校正過(guò)的鐵校準(zhǔn)曲線上點(diǎn)子數(shù)較多，分析準(zhǔn)確度高， 測(cè)定結(jié)果與化學(xué)法吻合。

通過(guò)大量試驗(yàn)發(fā)現(xiàn)，對(duì)于鐵含量大于 2.6% 的金屬鋁樣，可根據(jù)含量的大小分為兩類:第一類為硅含量大于 1% ； 第二類為硅含量小于 1%。測(cè)定時(shí)，對(duì)第一類鋁樣，在鋁合金分析程序中分別測(cè)定硅、鐵元素含量；對(duì)第二類鋁樣， 在普鋁分析程序測(cè)定硅含量，再在鋁合金分析程序中測(cè)定鐵元素含量， 在對(duì)一個(gè)鋁樣進(jìn)行硅、鐵分別測(cè)定時(shí)，分別使用相應(yīng)的內(nèi)控樣進(jìn)行單個(gè)元素含量的校正，本方法快速、準(zhǔn)確，經(jīng)與化學(xué)法比對(duì)十分吻合。

一、實(shí)驗(yàn)部分

1.  儀器與測(cè)試

德國(guó)SPECTRO LAB 光譜儀

氣純度為99.998%

2.  光源參數(shù)選擇

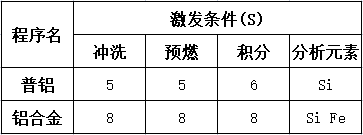

為了獲得滿意的光源參數(shù)，將氬氣沖洗時(shí)間、預(yù)燃時(shí)間、火花積分、電弧積分按不同的時(shí)間組合做了大量試驗(yàn)，最后確定的光源參數(shù)見(jiàn)表1 。

表1

3.  樣品分析

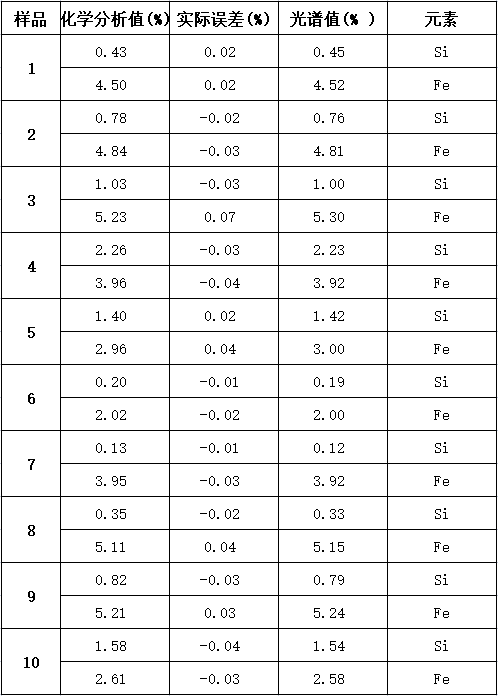

取硅、鐵含量不同的塊狀金屬鋁樣，對(duì)硅、鐵元素分別進(jìn)行光譜測(cè)定,測(cè)定結(jié)果見(jiàn)表2。 從表2可知，本方法測(cè)定的準(zhǔn)確度高，能滿足生產(chǎn)檢驗(yàn)的需要。

表2

4.  方法精密度

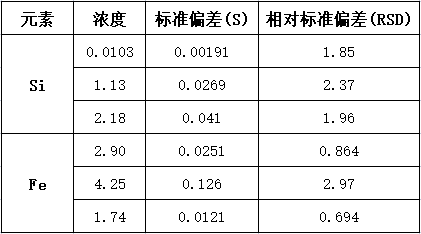

表3是在選擇的光源參數(shù)下對(duì)金屬鋁樣進(jìn)行十次測(cè)定的結(jié)果。從表3可知，本方法 具有較高的精度。

表3

二、 結(jié)果與討論

本方法準(zhǔn)確度高、精度好。與化學(xué)法比較，快速簡(jiǎn)便，節(jié)省人力、財(cái)力，對(duì)實(shí)現(xiàn)鋁電解生產(chǎn)過(guò)程的控制有著現(xiàn)實(shí)意義。

本文采集于光譜分析論文集
